Fertigung

Wir Bringen Blech in Form

Seit 1997 haben wir unsere Produktionssysteme stets erweitert und modernisiert.

Wir arbeiten flexibel und innovativ. Für unsere Kunden finden wir Lösungen und setzten diese termingerecht um. Mit unseren modernen Laser-, Stanz- und Abkantmaschinen fertigen hochwertige Blechteile und Schweißkonstruktionen. Wenn gewünscht, liefern wir ab Stückzahl eins, bis zu großen Serien, vom einfachen Blechzuschnitt bis zur montierten Baugruppen incl. Oberflächenbeschichtungen. Oberstes Gebot bleibt dabei stets ein hohes Maß an Qualität bis ins letzte Detail.

Fertigungs­spektrum

Konstruktion

Wir verfügen über 3 Programmierplätze in 2 und 3 D, ausgestattet mit der TruTops Programmiersoftware aus dem Hause Trumpf, sowie SOLIDWORKS.
Wir sind in der Lage alle gängigen Zeichnungsformate einzulesen.

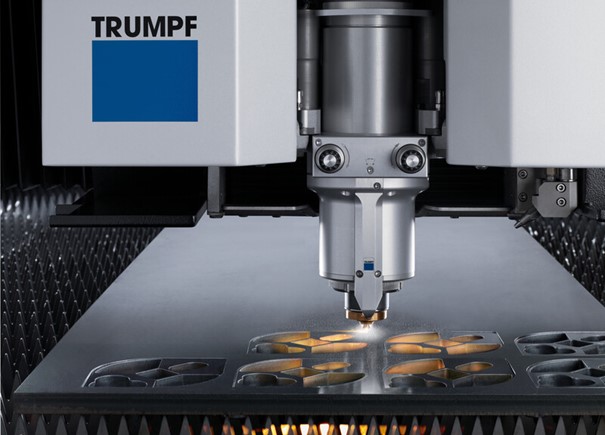

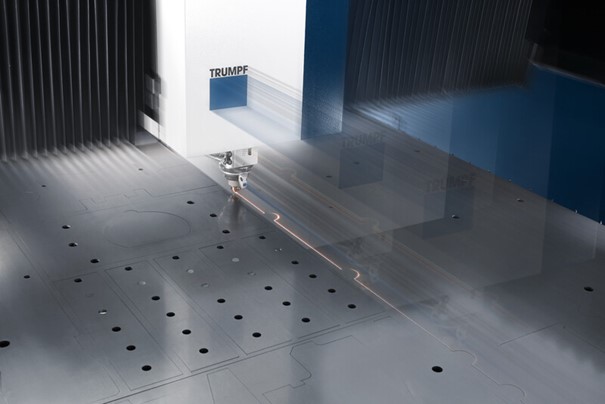

Laserteile

Wir verfügen aktuell über 3 Lasermaschinen:

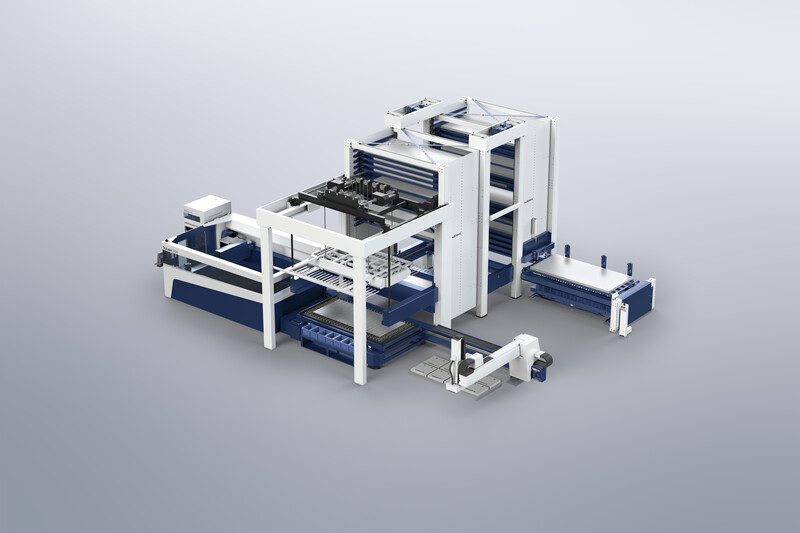

  • Trumpf TruLaser 5030 fiber 6KW mit angeschlossenen Beladeturm Trumpf TruStore3030 40 Lagerplätzen.
  • Trumpf TruLaser 5030 fiber 3KW mit angeschlossenen Beladeturm Trumpf TruStore3030 40 Lagerplätzen.
  • Trumpf TruLaser 5030 classic 6 KW mit RotoLas-Rohrlaserschneiden.

Folgende Blechstärken können wir verarbeiten:

  • Stahl 0,50 bis 25,00 mm
  • Edelstahl 0,10 bis 20,00 mm
  • Aluminium 0,50 bis 15,00 mm
  • Kupfer 0,50 bis 10,00 mm Messing 0,50 bis 10,00 mm

Güten:

Baustahl, Edelstahl, Aluminium, Kupfer, Messing etc.

Formate:

  • KF 2.000 x 1.000 mm
  • MF 2.500 x 1.250 mm
  • GF 3.000 x 1.500 mm
Trumpf TruLaser 5030 fiber 6KW

Stanzteile

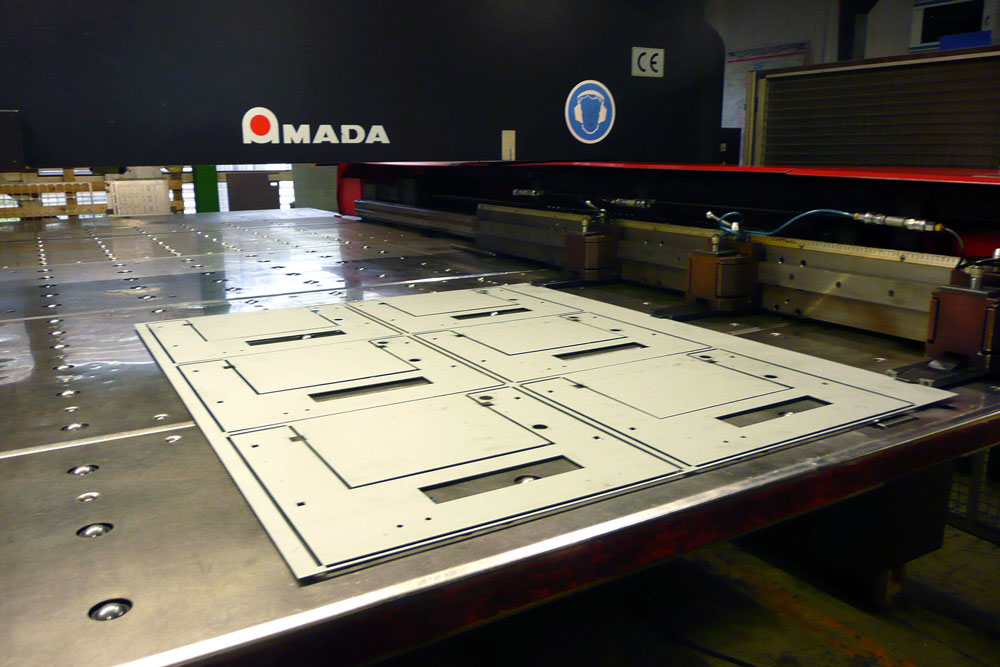

Wir verfügen über eine Stanzmaschine Amada VIPROS 368 Queen, mit der wir folgende Blechstärken bearbeiten können:

  • Stahl 0,40 bis 3,00 mm
  • Edelstahl 0,40 bis 2,00 mm
  • Aluminium 0,40 bis 4,00 mm
  • Kupfer 0,40 bis 4,00 mm Messing 0,40 bis 4,00 mm

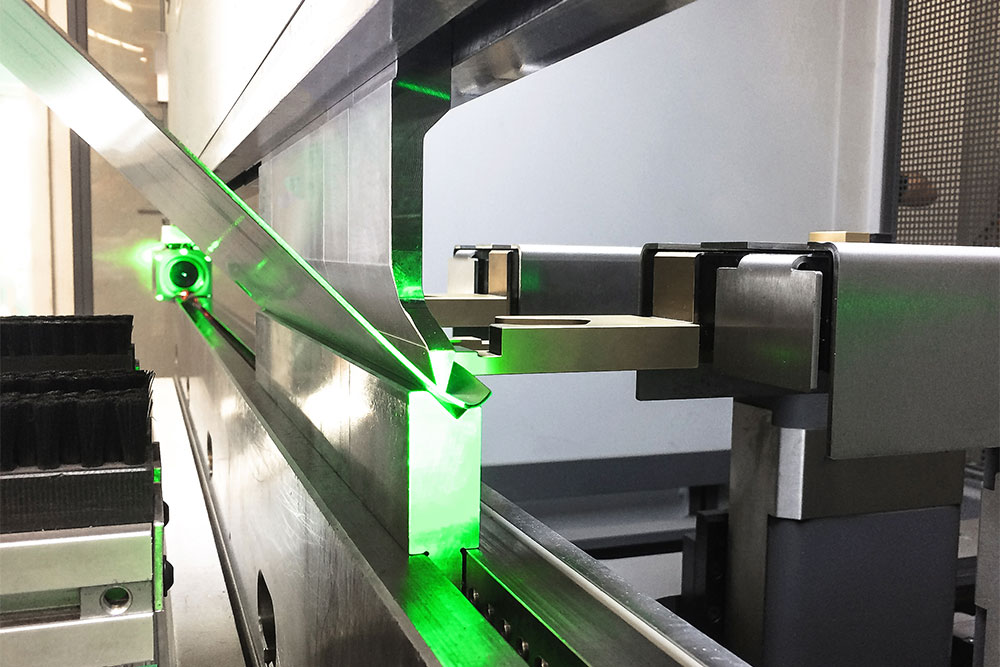

Kantteile

Wir verfügen über 6 Abkantmaschinen

Trumpf TruBend Center 5030 (Halbautomatische Schwenkbiegemaschine)max. Abkantlänge 3.000mm für t=3mm
Trumpf TruBend V230max. Abkantlänge 3.000mm für t=12mm
Trumpf TruBend S170max. Abkantlänge 3.000mm für t=6mm
Hämmerle 3P 130max. Abkantlänge 3.000mm für t=3mm
Amada HF8025max. Abkantlänge 2.500mm
Amada HF50 12E max. Abkantlänge 1.250mm

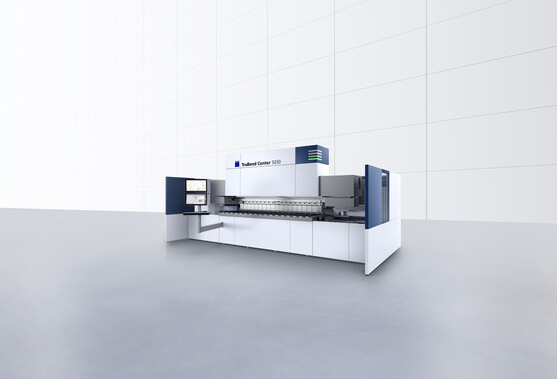

Trumpf TruBend Center 5030

Schweißen

Wir verwenden die gängigen Schweißverfahren MIG / MAG / WIG und Punktschweißen.
In sechs vollausgestatteten Schweißplätzen, fertigen wir im Kundenauftrag Schweißkonstruktionen in den Güten Stahl, Edelstahl und Aluminium.

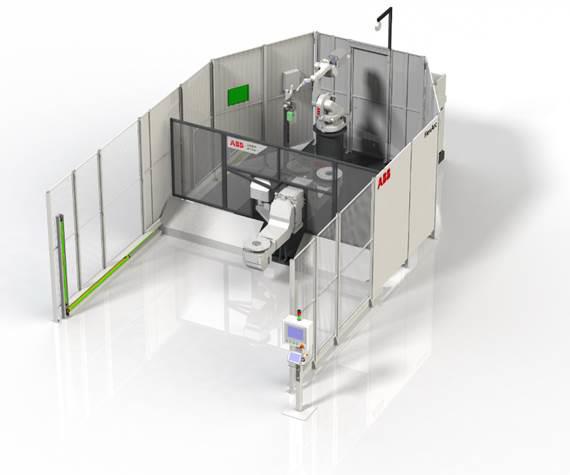

Roboterschweißzelle ABB FlexArc B-500

Hierdurch sind wir in der Lage komplexe Schweißvorgänge auch in größeren Serien zu bewerkstelligen.

Sie haben Fragen zu unserer Fertigung?

Schreiben Sie uns unter anfrage@b-t-f-gmbh.de

Entgraten

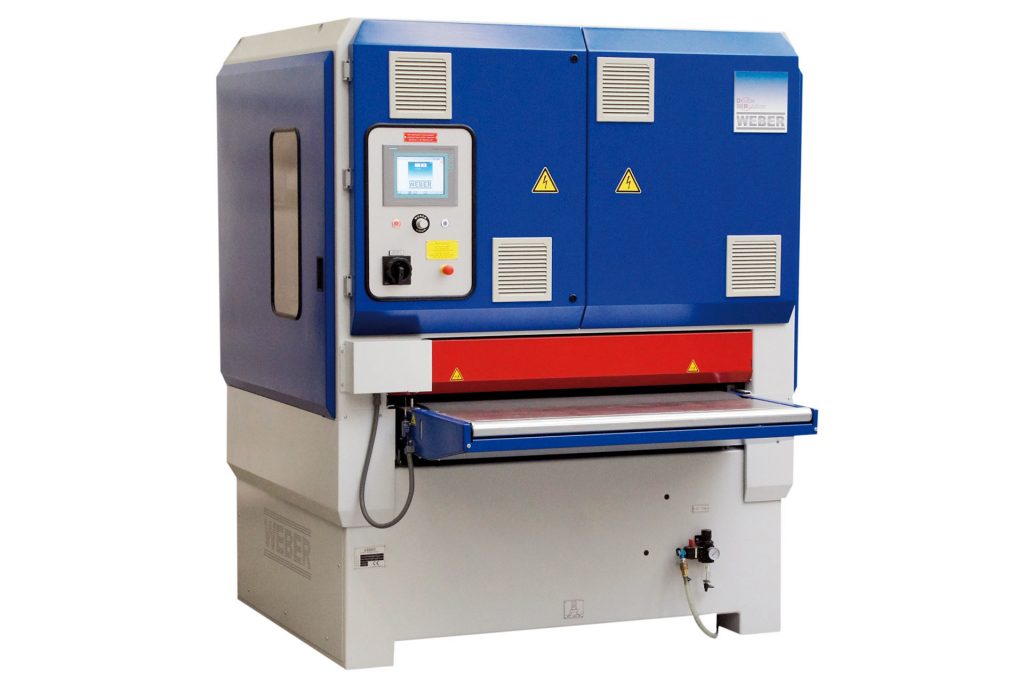

Um unseren Teilen den letzten Schliff zu geben, werden die Teile auf unserer Weber 1350 maschinell entgratet.

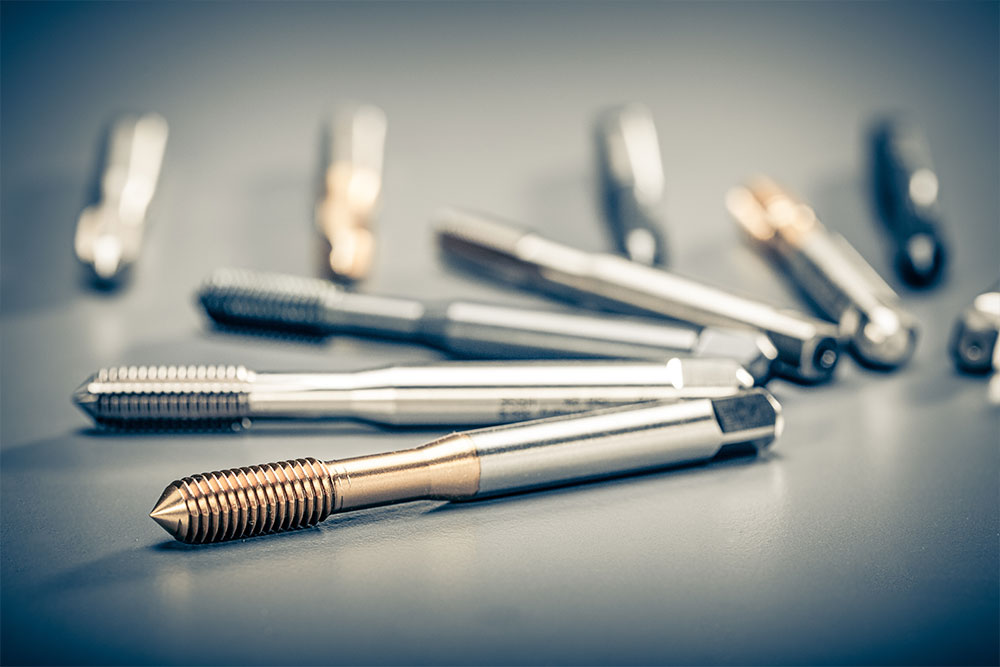

Anarbeitung

Auf Kundenwunsch können wir in unserer mechanischen Abteilung auch Bohrungen, Senkungen und Gewinde anbringen.

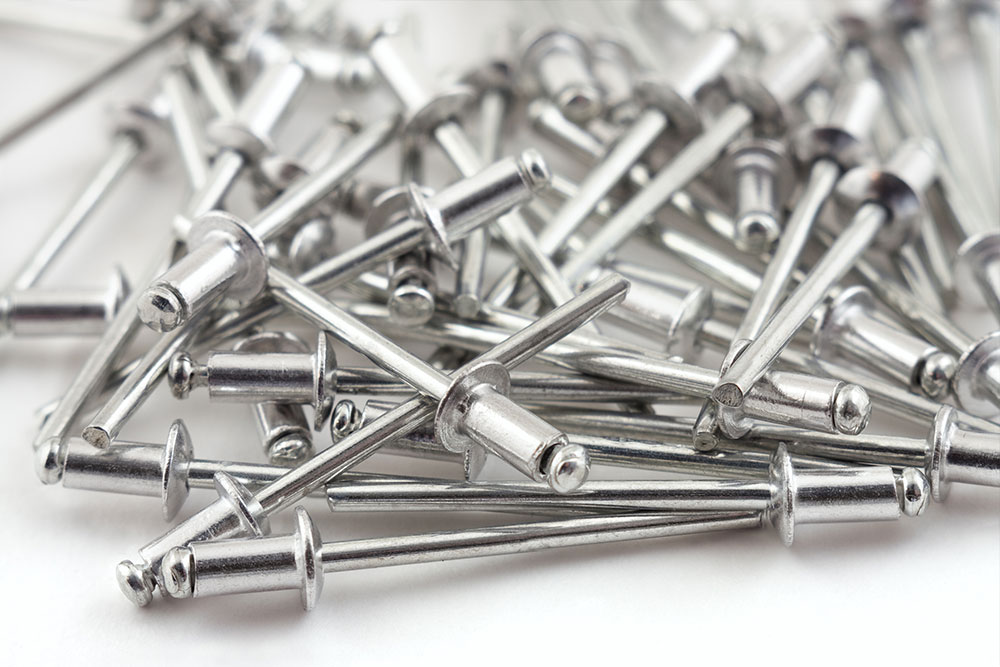

Verbindungs­technik

  • Einpressen von Muttern, Buchsen und Bolzen
  • Blindnieten
  • Blindnietmuttern und –bolzen
  • Bolzenschweißen

Externe Dienst­leistungen

Zu unserem weiteren Dienstleistungsspektrum gehören neben der Blechbearbeitung auch diese Tätigkeiten, die wir gerne für Sie übernehmen.

Beschichtungsverfahren

Pulverbeschichten, Lackieren, verzinken, vernickeln, versilbern, verchromen
Mechanische Bearbeitung (CNC drehen und 5-Achs fräsen) bei unserem leistungsstarken Partner Würz & Gysler Maschinenbau GmbH aus Schwanau.
